激光機冷水機水泵選型指南，專業參數解讀助你



      在激光加工設備中，冷水機水泵的選型直接影響激光頭、諧振腔等核心部件的冷卻效率。作為深耕工業冷卻領域的深鵬科技，我們結合十多年的直流無刷水泵研發經驗，從激光機實際應用場景出發，解析四大核心選型參數及科學選型方法，助您精準匹配最優水泵方案。



      一、激光機冷卻系統的典型應用場景分析



       1. 不同類型激光機的冷卻需求存在顯著差異：



        1） 光纖激光機（50W-20kW）：主要冷卻光纖激光器與掃描振鏡，特點是發熱密度高但溫升敏感（允許溫差≤±1℃），需穩定小流量高揚程循環（流量 10-30L/min，揚程 8-15m）。

        2） CO?激光機（100W-5kW）：重點冷卻放電管與反射鏡，冷卻液多為去離子水，要求泵體具備耐離子腐蝕能力，流量需求 20-40L/min，揚程 6-12m。

        3） 紫外激光機（10W-100W）：用于精密加工，冷卻系統空間緊湊，需微型化水泵（尺寸≤100×60×50mm），噪音控制≤45dB。



      二、四大核心選型參數深度解析



       1. 流量參數（Q）—— 冷卻效率的核心指標

         1）計算公式：Q=（P×K）/(ρ×C×ΔT)（P：激光機熱功率，K：安全系數 1.2-1.5，ρ：冷卻液密度，C：比熱容，ΔT：允許溫升）

         2）選型誤區：過小流量導致熱交換不充分（如 2kW 光纖機需≥15L/min），過大流量增加管路壓降

         3）深鵬方案：提供 10-74L/min 全系列流量機型，支持 PWM 調速功能實現動態流量匹配



       2. 揚程參數（H）—— 克服管路阻力的關鍵



        1）組成部分：垂直高度揚程（設備安裝高度差）+ 沿程阻力（每 10 米管道約 0.5m 揚程）+ 局部阻力（閥門 / 彎頭約 0.3-1m 揚程）

        2）實測案例：某 10kW 激光切割機安裝高度 5 米，管道總長 30 米，需計算揚程 = 5m+30/10×0.5m+1.5m=8m

        3）技術優勢：自主研發的高揚程葉輪，通過 CFD 流體仿真優化流道設計，降低揚程損耗



       3. 電壓與功率匹配



        1）主流規格：12V/24V/48V，需匹配冷水機控制系統電壓

        2）功率計算：P=Q×H/(367×η) （η：水泵效率）

        3）適配方案：提供寬電壓輸入機型（18-55V DC），兼容不同品牌冷水機電源系統



       4. 噪音與振動控制

        1）工業標準：開放式激光機噪音≤65dB，封閉式≤55dB

        2）技術措施：

         小功率機型（≤50W）采用全封閉式靜音罩（噪音≤35dB）

         大功率機型（≥100W）配置橡膠減震腳墊，振動值≤0.5mm/s





      三、科學選型三步法



      第一步：明確冷卻系統基礎參數

       1. 填寫《選型申請表》：包括激光機功率、冷卻介質、管路長度、安裝高度、環境溫度

       2. 特殊需求標注：如是否需要 IP65 防水等級、RS485 通訊功能、空載保護裝置



      第二步：建立參數匹配矩陣



      在明確基礎參數后，可通過以下邏輯矩陣快速定位適配機型：



       1. 流量優先匹配：

        若激光機冷卻系統需求流量≤20L/min，優先選擇深鵬科技P6092系列水泵。

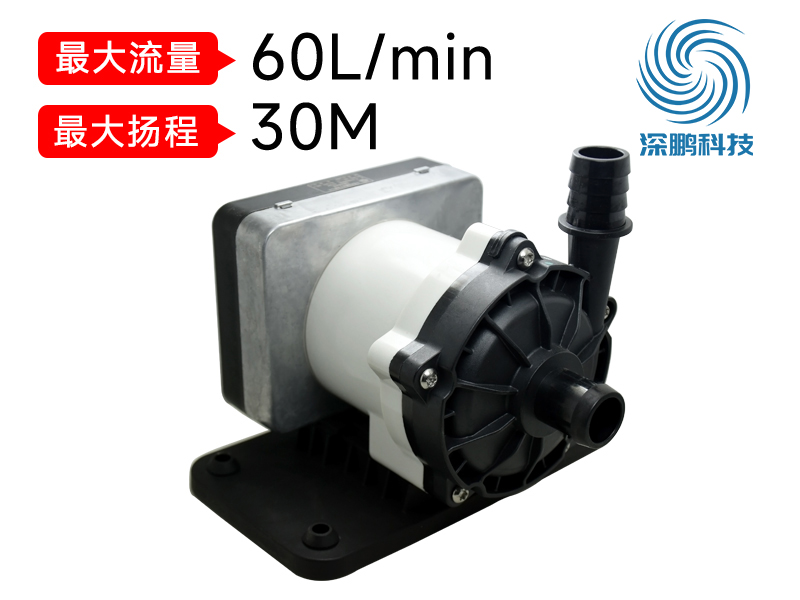

        若流量需求＞20L/min（如大功率 CO?激光機），則推薦 P75系列大流量機型。



       2. 揚程補償設計：

        當系統總揚程（垂直高度 + 管路阻力）≤10m 時，采用標準葉輪配置，效率曲線峰值可達 82%；

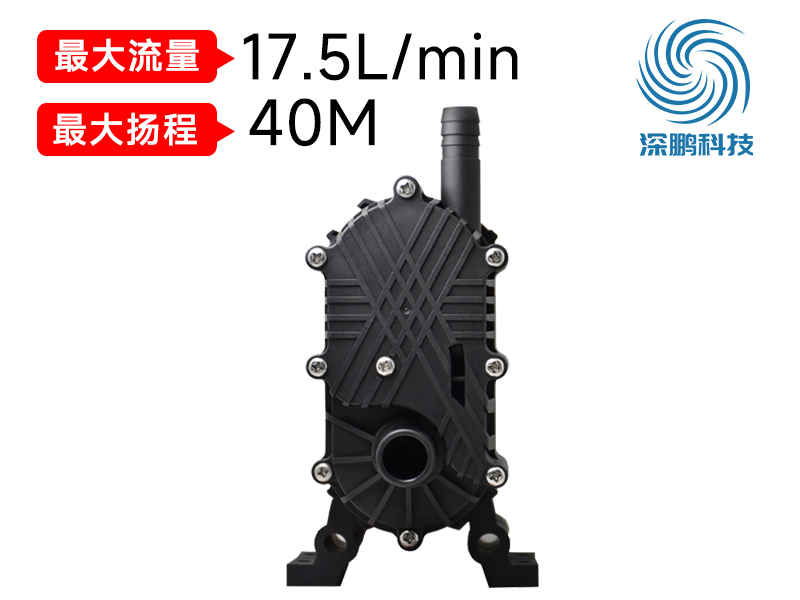

        若揚程需求＞10m時，可選擇深鵬高揚程水泵（如：P6037、P6076等系列水泵）



      第三步：工程驗證與優化

       1. 提供水泵性能曲線（Q-H 曲線），確保工作點位于高效區（≥75% 效率）

       2. 提供樣品進行臺架測試，模擬實際工況下的流量穩定性、溫升表現及噪音數據



      正確選型是保障激光機穩定運行的關鍵，深鵬科技通過標準化參數體系與定制化解決方案，已為絕大多數冷水機廠家提供精準匹配的水泵產品。立即聯系我們的技術工程師，獲取專屬選型方案，讓每一臺激光設備都擁有 “黃金心臟”。
